Taflen Ddata SGW16D-4 newydd





CRYFDER TENSILE	Kg/mm2 45	Kg/mm2 65
PLWYO Gwifrau SENGL	6-16 mm	6-16 mm
PLWYO Gwifrau DWBL	6-13 mm	6-13mm
GWEITHREDU	System fwydo gwifren awtomatig (CNC) /System a weithredir gan aer
MAX. ONGL PLWYO	180 gradd
MAX. HYD YR OCHR TROI	1000 mm
MIN. HYD YR OCHR TROI	65 mm
MAX. CYFLYMDER PLWYO	1000 gradd / eiliad
MAX. CYFLYMDER TRACTION	100 m/munud
CYFEIRIAD PLWYO	Dei-gyfeiriad
GWASANAETH TRATION PŴER MODUR	29 KW X 2 PCS
PŴER MODUR GWASANAETH PLWYO	22 KW
PŴER MODUR SYMUDOL	2 KW
TORRI PŴER MODUR	7.5 KW
CYFANSWM GRYM	100KW
DEFNYDD TRYDAN AERAGE	9KW/H
L*W*H	14000 × 1460 × 2600 mm
PRIF BWYSAU PEIRIANT	6.0T
CYFANSWM PWYSAU	10.0T





Rheolaeth awtomatig PLC, lefel uchel o awtomeiddio

Mae'r cynnyrch yn defnyddio aSiemenzbrand PLCfel y rheolydd craidd. Mae'r holl brosesau gweithredu yn cael eu gweithredu'n awtomatig ac yn gyflym, gan wireddu awtomeiddio llawn y broses gynhyrchu stirrup gyfan; mae'r tyniant yn mabwysiadu rheolaeth servo, a gellir addasu ei gyflymder yn gyflym yn unol ag anghenion cynhyrchu gwirioneddol; mae'r system gyriant plygu yn defnyddio system dolen servo pŵer uchel i sicrhau cywirdeb plygu a chyflymder plygu. Mae system rhyngweithio cyfrifiadurol dynol, syml, effeithlon a chyflym wedi'i ffurfio.

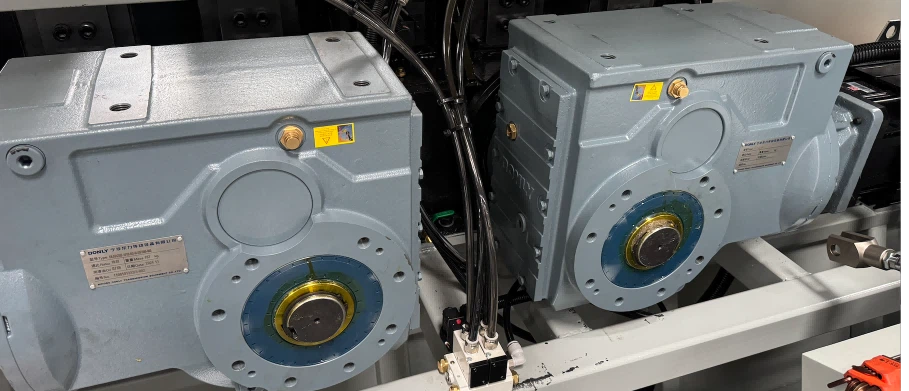

Mecanwaith tyniant pŵer deuol(dim ond un modur tyniant traddodiadol)

Mae'r defnydd arloesol oDualtyniantmodur servo + pŵer lleihäwrMae gan y mewnbwn 4 set o olwynion pŵer, i sicrhau bod digon o bŵer i syth 16mm, a all leihau llwyth pob set o olwynion pŵer, cynyddu bywyd gwasanaeth y rhannau cyfatebol, a hefyd lleihau mewnoliad y bariau dur.

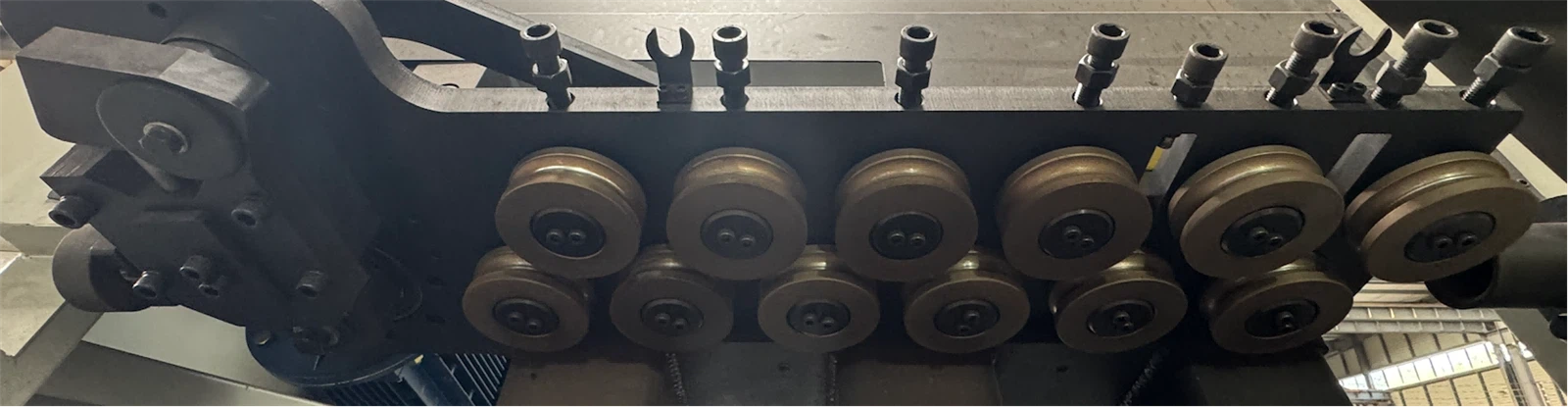

Mecanwaith sythu -olwyn lluosog

Nifer yr olwynion addasu cyn-ac olwynion sythu yw1/3 yn fwyna pheiriannau plygu traddodiadol, gyda gwell effaith sythu, llwyth is ar un olwyn sythu, a bywyd gwasanaeth hirach yr olwyn sythu.







Safon EwropeaiddMecanwaith plygu -pwrpas deuol yr olwyn ffurfio a'r pentwr canol

Ar gyfer gwahanol ofynion plygu stirrup, gellir dewis yr olwyn ffurfio neu'r pentwr canolfan, sydd ag ystod ehangach o addasrwydd ac yn cynhyrchu stirrups sy'n bodloni'r gofynion yn well.

R=3d;R=4d;R=5d







Strwythur mecanyddol modiwlaidd

Mae pob system drosglwyddo yn mabwysiadu trawsyriant reducer safonol modiwlaidd, sy'n meddiannu lle bach, sydd â strwythur sefydlog, effeithlonrwydd trawsyrru uchel, ac sy'n fwy cyfleus ar gyfer cynnal a chadw.







1. Talu-off (3.5Tunnell o gapasiti ar gyfer pob un)











Yn meddu ar system frecio awtomatig

Cynhwysedd llwyth uchaf y beryn yw 8 tunnell, a gall y system talu i ffwrdd drin llwyth o 3.5 tunnell.



2. casglwr awtomatig(dewisol)











• Casgliad awtomatig o stolion gorffenedig.
• Gellir gosod maint y casgliad. Hawdd i bacio cynhyrchion gorffenedig.



3. rac derbyn





• Awtomatig i godi'r bar syth
• Max. i 9m syth neu wedi'i addasu







4. Prif Gydrannau



RHIF	Enw	Brand
1	Cydrannau trydanol	Siemens
2	CDP	Siemens
3	Cywasgydd aer	Bakita
4	Talu-i ffwrdd	Llwyth3.ttunnellgyda brêc aer
5	Silindr a chydrannau	AirTAC
6	Plygu dwyn	NSK
7	Traction, plygumodur	Servo modurHYSIS EIDAL
8	sgrin gyffwrdd	Siemens
9	lleihäwr	DONLY





1	Taliad gwifren-i ffwrdd (3.5 tunnell o gapasiti)			2 PCS
2	Peiriant canolog		Unedau sythu gwifrau	2 UNEDAU
			Uned bwydo gwifren	1 UNED
			Uned blygu gwifren	1 UNED
			Uned torri gwifren	1 UNED
			Cabinet trydan	1 UNED
			Cywasgydd aer	1 UNED
3	Consol rheoli			1 UNED
4	Rhannau sbâr			1 SET
5	Offer			1 SET
6	Canllaw defnyddiwr			1 SET
7	Dyfais casglu deunydd yn awto- (Dewis)			1 SET



· Gwahaniaethau o gymharu Modelau Eraill ·



	SGW12D-1	SGW12D-2	SGW12A-1	SGW12D-4	SGW14D-1	SGW16D-4
Max.Bending Wire Sengl	13mm	12mm	12mm	12mm	14mm	16mm
Max.Bending Wire Dwbl	10mm	8mm	8mm	10mm	10mm	13mm
Min.Hyd Plygu	90mm	90mm	140mm	90mm	90mm	65mm
Hyd Mwyaf Plygu (Plygi Cylchyn)	1m	1m	1m	10m	1m	10m
Cyfeiriad Plygu	Cyfeiriad Bi-	Cyfeiriad Bi-	Cyfeiriad{0}}Sengl	Cyfeiriad Bi-	Cyfeiriad Bi-	Cyfeiriad Bi-
Peiriant Cyfanswm Pŵer	33KW	31KW	25.5KW	48KW	45KW	100KW
Brand Rhannau Trydan	Schneider	CHIT Tsieineaidd	CHIT Tsieineaidd	Schneider	Schneider	Siemens
Talu-i ffwrdd Capasiti	2.5T	2.5T	2.5T	2.5T	2.5T	3.0T
Peiriant Pwysau	3500Kg	3300Kg	1500Kg	5700Kg	3600Kg	6000Kg
